JTJ/T 257-96 塑料排水板質量檢驗標準詳解三

文章來源：http://dgxfhbkj.com 　點擊數： 作者：排水板 發布:2021-11-18 14:19

     塑料排水板的性能指標及檢測

3.0.3塑料排水板濾膜滲透系數測試裝置見圖3.0.3，滲透系數按式（3.0.3）計算。
                                    （3.0.3）
式中K-----標準溫度20℃時的濾膜滲透系數（cm/s）；
        Q----在t時間內滲水量；
       ---濾膜厚度；
         A----濾膜的有效透水面積；
    ----水頭差；
         t-----測量滲水量Q的時間；
   ----水動力粘滯系數比，根據試驗用水的溫度由表3.0.3查得。

                                       水的動力鉆浦系教比表                                  表3.0.3

溫度（℃）		溫度（℃）		溫度（℃）
5.0 5.5 6.0 6.5 7.0 7.5 8.0 8.5 9.0 9.5 10.0 10.5 11.0 11.5	1.501 1.478 1.455 1.435 1.414 1.393 1.373 1.353 1.334 1.315 1.297 1.279 1.261 L243	12.0 12.5 13.0 13.5 14.0 14.5 15.0 15.5 16.0 16.5 17.0 17.5 18.0 18.5	1.227 1.211 1.194 1.176 1.163 1.148 1.133 1.119 1.104 1.090 1.077 1.066 1.050 1.038	19.0 19.5 20.0 20.5 21.0 21.5 22.0 22.5 23.0 24.0 25.0 26.0 27.0 28.0	1.025 1.012 1.000 0.988 0.976 0.964 0.953 0.943 0.932 0.910 0.890 0.870 0.850 0.833


3.0-3.2滲透系數用單層或多層迭合試件進行測試，試件數量不少于4組。
3.0.3.3滲透系數的測試件為圓形，有效透水面積大于25cm².
3.0-3.4滲透系數保持水流在層流條件下測試。
3.0.3.5滲透系數的試件在水中浸泡24h后測試。
3.0.4塑料排水板濾膜等效孔徑的檢測方法應符合下列規定。
3.0.4.，等效孔徑采用干篩法測試。
3.0-4.2等效孔徑測試件為圓形，有效直徑為200mm。
3.0-4.3等效孔徑測試時，將粒徑為0.060~0.075mm的標準砂放在濾膜上振篩20min，當過篩量小于2時，等效孔徑O₉₈小于75μm,濾膜為合格;當過篩量大于2時，等效孔徑O₉₈大于75μm,濾膜為不合格。
3.0.5塑料排水板縱向通水量的檢測及計算方法應符合下列規定。
3.0.5.1通水量為在單位水力梯度下單位時間排水量。

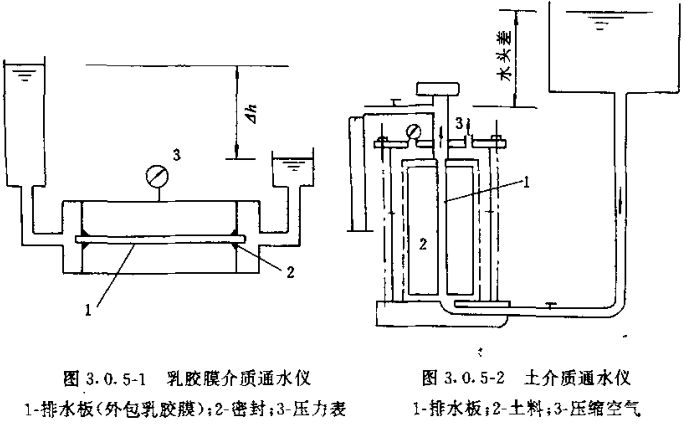

3.0-5.2通水量在通水儀上測定，通水儀施加的側壓力通過乳膠膜或由淤泥土傳遞給排水板;測試裝置見圖3.0.5-1.圖3.0.5-2;通水量按式((3.0.5)計算。

               （3.0.5）
式中    q----通水量（cm³/s）；
            Q----t時間內水流量（cm³）；
       ----水頭差；
            t-----測量水流量的時間；
            l-----排水板有效長度，常取用40cm；
    ------水動力粘滯系數比，根據試驗時溫度由表3.0.3查得。
3.0.5.3  用帶土法進行試驗時，采用淤泥土做介質；側壓力按150kPa、250kPa、350kPa分***增加，前兩***側壓力各持續24h，側壓力加到通水量穩定為止。
3.0.5.4 用膠膜法進行試驗時，乳膠膜的厚度小于0.3mm;側壓力可一次施加到350kPa，且持續到通水量穩定為止。
3.0.5.5 通水量測試保持水流在層流條件下進行，水力梯度宜用0.5。
3.0.5.6 通水量測試件數不少于2條。每條測試件有效長度為40cm。
